屏蔽机柜连接电缆后的辐射发射
 2021年02月04日 |阅读次数:87

伴随着大家对涉密信息系统电磁泄露发射风险性了解的逐渐变深,在建设涉密信息网络时便会选用某些屏蔽设施,就例如:电磁屏蔽机柜,其具备体型小、安装方便、使用灵活的特点,特别适合在一些不适合安装电磁屏蔽室又要对信息设施提供保护的场所使用。




可是实际检测中发现,通过了实验室严苛检测的屏蔽机柜在实际使用环境的使用效果通常达不到设计要求,这使很多客户形成了屏蔽机柜并不能够有效防护电磁泄露发射的感觉。通过仔细剖析,发现很多客户在对屏蔽机柜中的设施进行通信线连接时,通常出自于对成本费用的考虑不使用光纤,反而是直接使用屏蔽双绞线进行连接,连接时仅仅只是将屏蔽双绞线的屏蔽层与柜体进行简单的处理,甚至有将非屏蔽双绞线直接接入屏蔽机柜中。这些做法都是会造成屏蔽机柜的屏蔽效能大幅度降低,甚至于不但不能够提供保护,反倒转变成信息泄露发射的发射源。伴随着屏蔽机柜使用得愈来愈广泛,错误使用的状况也愈来愈多,问题日趋凸显,存有泄密风险。

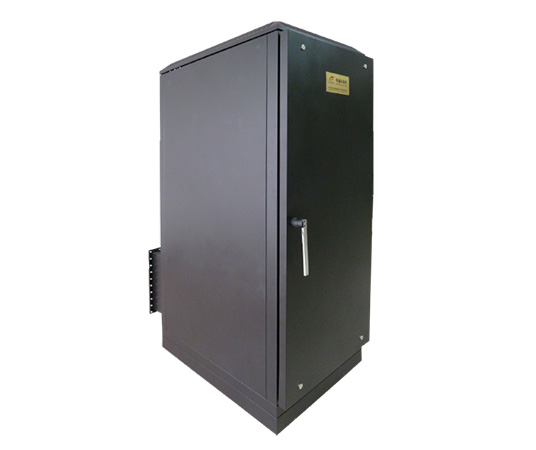

屏蔽机柜连接电缆后的辐射发射


1、使用现场屏蔽机柜屏蔽效能降低的原因


电缆是系统中造成电磁兼容问题的主要因素。在电磁兼容检验中经常会出现这样的状况:设施不管怎样改善都没办法通过电磁兼容检验,但在将设施的外拖电缆取下时设施就能顺利地通过检验。实际上,我们在现实生活中碰到的电磁兼容问题,绝大多数是由电缆引起的。电缆就是1根高效的接收和发射天线,若连接不当会直接将机柜中的电磁泄露发射信号发射出去。在将非屏蔽双绞线直接接入屏蔽机柜这种状况下,相当于直接为屏蔽机柜连入了1根发射天线,这会使屏蔽机柜完全失去屏蔽作用,因此实际使用时一定杜绝这种错误。


2、屏蔽机柜连接电缆的辐射模型


其中差模电流回路便是电缆中的信号电流回路,而共模电流回路则是由电缆与大地形成的。


在许多电磁兼容书籍上都能够找出有关这个模型的数学分析,在这里就不再做该部分工作,只是是将其结论拿来使用。该模型相当于两个电流环天线,其发射能力与环路面积和环路中电流的大小成正比。实际在涉密网络中使用的都是屏蔽双绞线,电缆中包含了信号线和信号地线,两者之间的距离很小,由此形成的差模电流环路的面积也特别小,所以其差模辐射并不强。另外,由于相邻绞节中的电流方向相反,其产生的磁场方向也相反,则在空间中抵消。所以实际产生的辐射主要来自共模辐射。


共模辐射由共模电流产生,共模电流的环路由电缆与大地形成,具有较大的环路面积,会产生较强的辐射。共模电流由共模电压产生,共模电压是电缆与大地之间的电压,产生该电压的原因许多,在我们讨论的使用屏蔽机柜的情况下,共模电压的产生主要来自于机柜内设备的电磁泄漏发射在电缆上感应生成及电路中的电容性耦合和电感性耦合。
